產品詳細描述:

      UDZ遠傳磁翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。


原理：

   遠傳磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而用于液位測量的裝置；其中HR-FO型是最基本的一種產品，其余的各種產品都是在其基礎上的延伸。
　　 在您選用此產品前我們先將遠傳磁翻柱液位計的工作原理作一簡單的介紹。它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
　　 控制型是在翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在翻柱液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
 特點:
　1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
    2、配上下限開關輸出，可實現遠距報警，限位控制。
    3、配變送器可實現液位遠距報指示，檢測與控制。
 結構及工作原理:
　1、基本型
    遠傳磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
系統構成及接線
    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備（工廠用）、C級氣體，最高表面溫度組別T4（135℃）。（圖四）
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

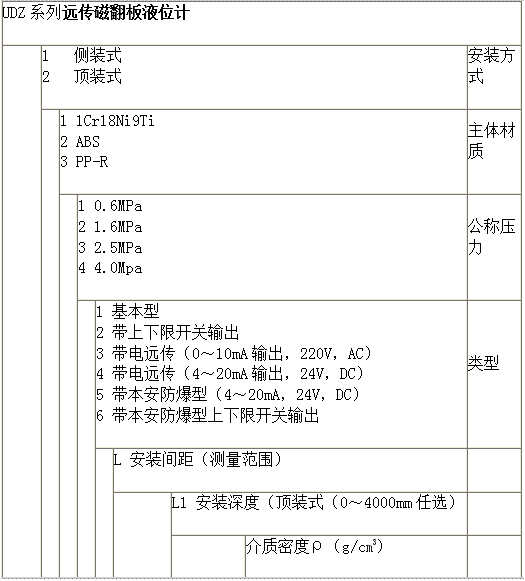

型號說明:
